在似与不似之间—双转子流量计与椭圆齿轮流量计发布日期：2024-11-05 浏览次数：10098

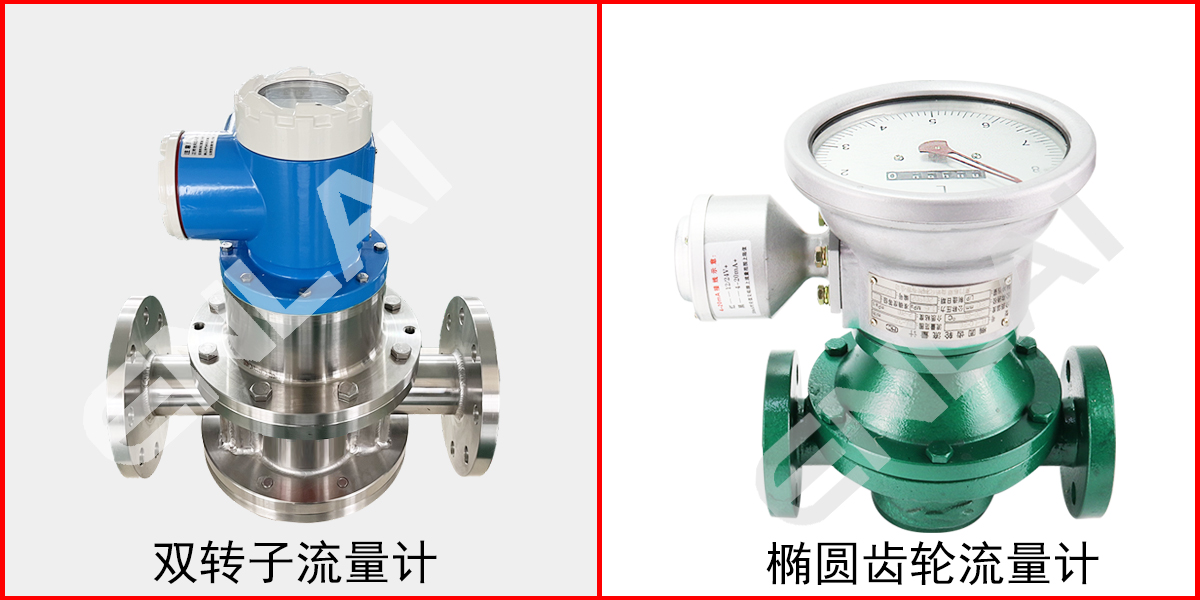

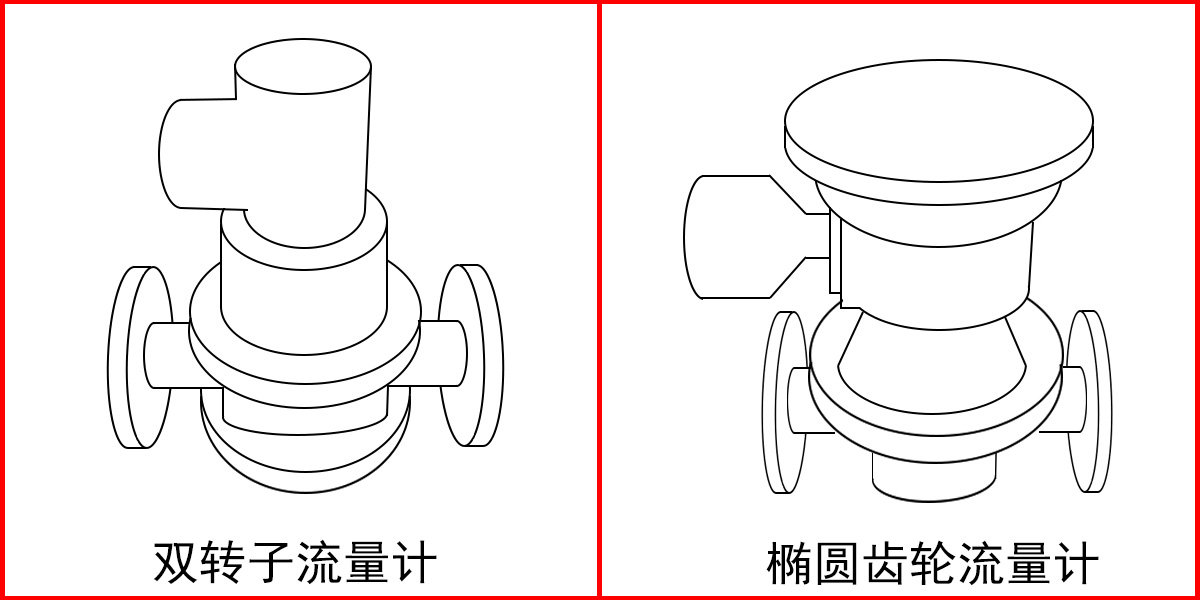

双转子流量计和椭圆齿轮流量计都是同属于容积式流量计的一种，通过机械测量元件将流体分割成单个已知体积进行计量。
在工作原理上也相似，两者都依靠流体压力推动转子旋转进行计量。双转子流量计的一对螺旋转子直接啮合，无相对滑动，靠进出口压差推动转子旋转；椭圆齿轮流量计 则依靠被测介质的压头推动椭圆齿轮旋转。同时，在应用领域上也有重叠，两者都广泛应用于石油、化工等领域，适用于液体流量的测量和控制。
双转子流量计的两个转子均为主动轮，点点啮合，无噪音、不产生磨擦，适用于含微细颗粒的液体；而椭圆齿轮流量计不适用于含有固体颗粒的流体，且对被测介质的温度有一定限制。
一、双转子流量计的工作原理及其应用
1、工作原理

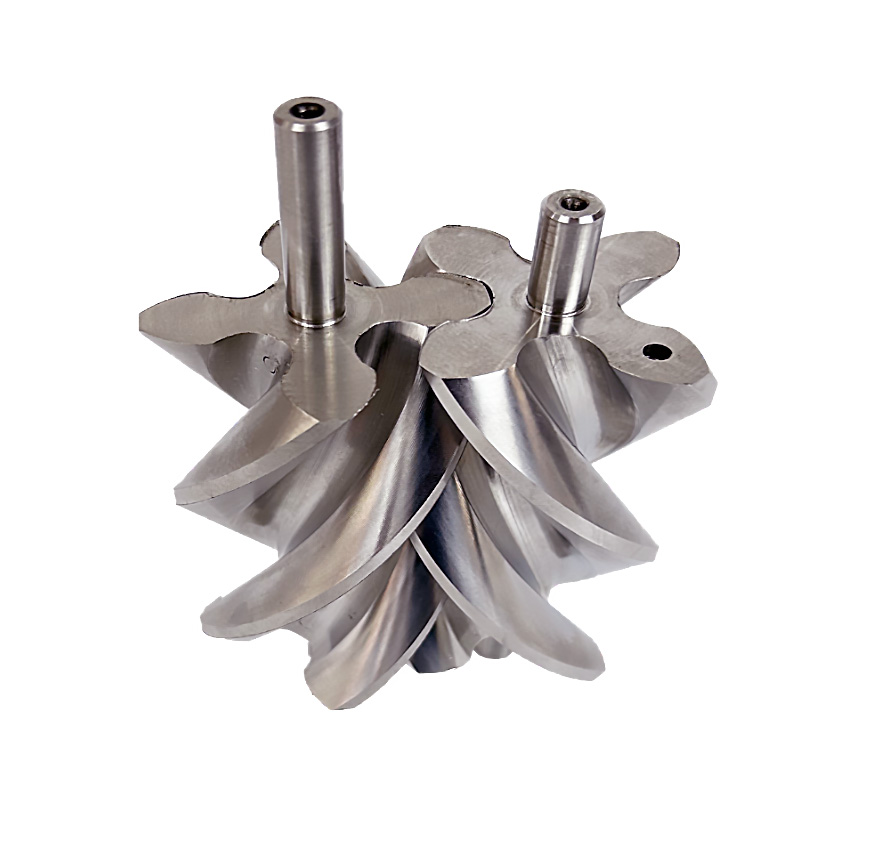

双转子流量计通过一对特殊齿型的螺旋转子直接啮合，无相对滑动，靠进出口处压差推动转子旋转。
螺旋转子每转一周可输出8倍空腔的容积，转子的转数与流体的累积流量成正比，转速与瞬时流量成正比。
转子的转数通过磁性联轴器传到表头计数器，显示出流过流量计的流量。
2、应用
其一，广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门和场景。
其二，在特定流体中，特别适用于原油、精炼油、轻烃等工业液体的计量，也可用于气体流量的测量。
3、功能作用
可现场指示，字码直接读数，并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。
二、椭圆齿轮流量计的工作原理及其应用
1、测量原理
椭圆齿轮流量计通过两个相互啮合的椭圆齿轮，在进出口流体压力差作用下旋转，将流体连续分割并排出固定容积，通过测量齿轮转速计算流体流量。
2、结构特点
流量计由计量箱、椭圆齿轮、上下盖板等组成，形成一个密封的初月形空腔。齿轮转动时，流体被计量并输送到出口，齿轮转数与排量乘积即为流体总量。
3、椭圆齿轮流量计的应用
其一，适用领域
广泛应用于石油、化工、冶金等领域，特别适用于高粘度介质流量的测量。
其二，限制条件
不适用于含有固体颗粒的流体，因为固体颗粒可能卡死齿轮，导致无法测量。
椭圆齿轮流量计具有高精度和稳定性，其测量与流体流动状态无关，粘度越大的介质测量越准确。通过机械或其它方式测出齿轮转速，即可得到流体总流量。
1、工作原理不同
其一，双转子流量计
内部有一对螺旋形转子相互转动啮合，两个转子均为主动轮，点点啮合，无噪音、不产生磨擦。
其二，椭圆齿轮流量计
内部由一对椭圆形齿轮相互啮合转动，一个为主动轮，一个为从动轮，转动时会产生碰撞和磨擦。
2、适用介质不同
其一，双转子流量计
粘度适应性强，可以允许被测液体中的微细颗粒通过，不易卡表。
其二，椭圆齿轮流量计
适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体。
3、耐用性与精度
其一，双转子流量计
运行时磨损少、准确度高，具有防腐、耐磨的特性。
其二，椭圆齿轮流量计
长期使用后，内部齿轮会被腐蚀和磨损，影响测量精度。
