热电阻 铠装ELWZPK卫生级型pt100铂热电偶纯水液体快装卡箍1寸发布日期:2021-01-28 浏览次数:1371

  热电阻温度传感器 温度变送器

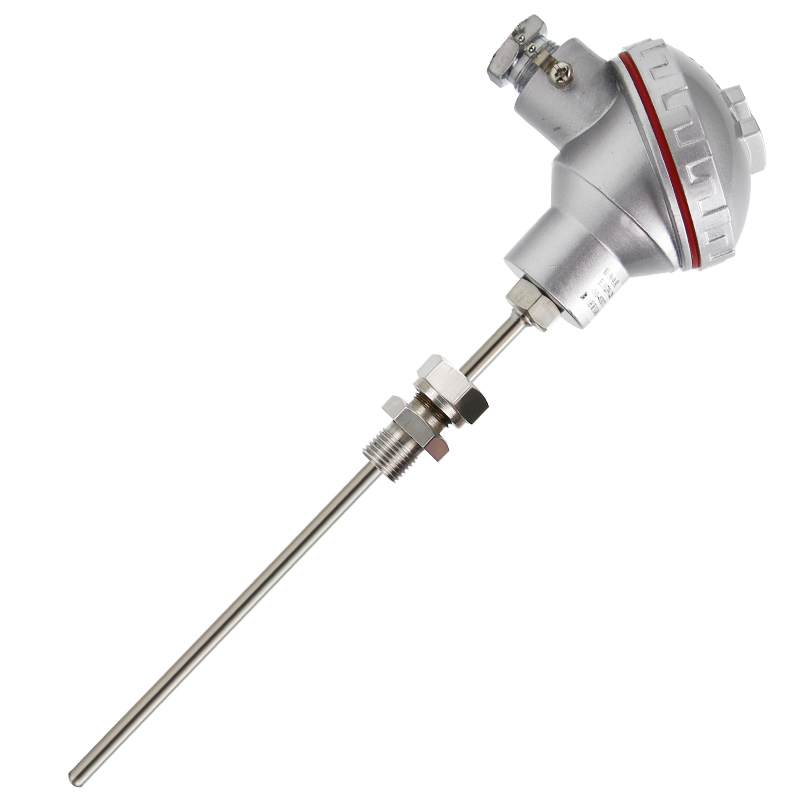

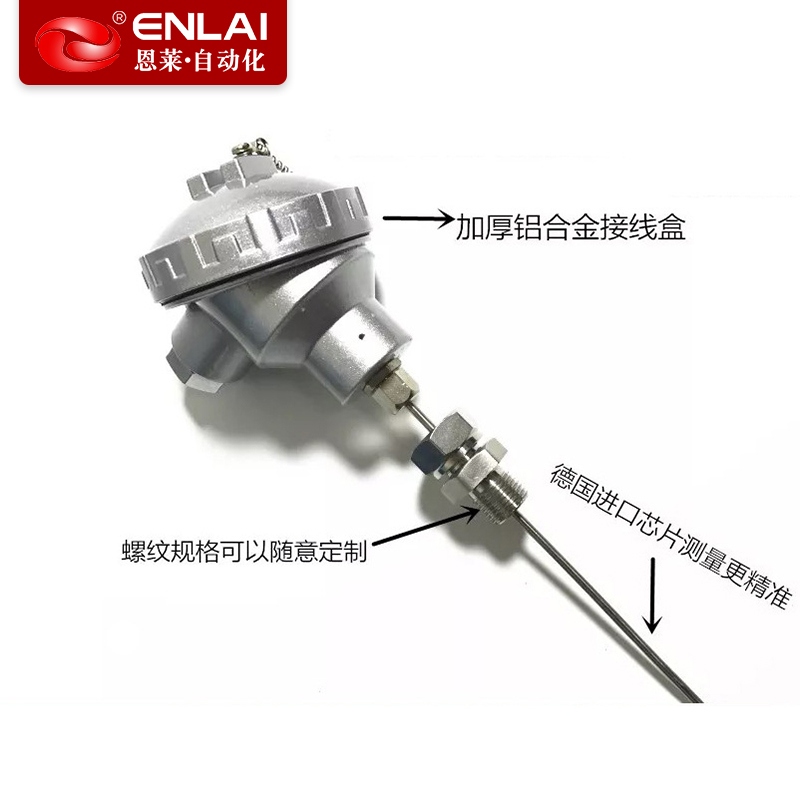

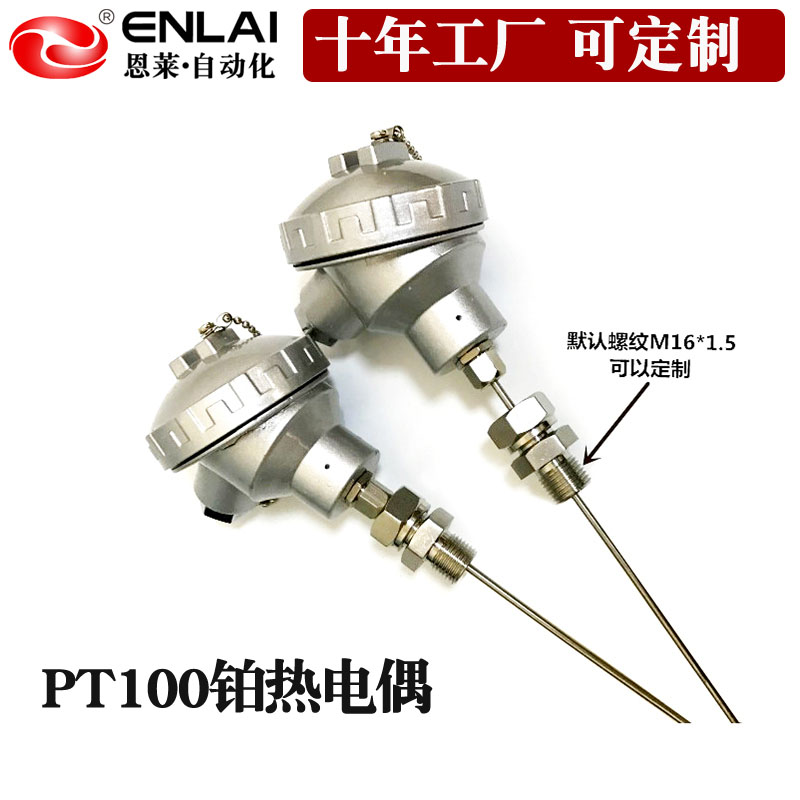

铠装铂电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合,ELWZPK系列铠装铂电阻采用引进铂电阻测温元件,因此,具有精确,灵敏、热响应时间快。

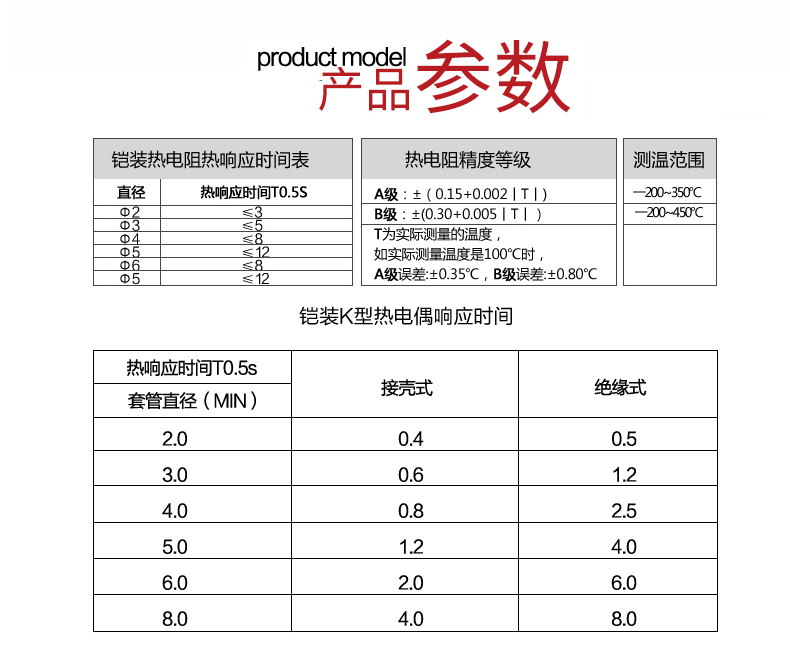

一、热响应时间:
在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需要的时间,称为热响应时间,用t0.5表示。

二、公称压力:
一般是指在常温下,保护管所能承受静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方式、置入深度以及被测介质的流速、种类有关。

三、热电阻绝缘电阻:
常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%,常温绝缘值应不小于100MΩ。
热电阻允许通过电流。
通过铂电阻测量电流最大不超过5mA。

四、安装尺寸说明:
1. NPT是National(American)Pipe Thread的缩写,属于美国标准的60度椎管 螺纹,国标查阅GB/T12716-1991,属于普遍常用的尺寸,方便配套安装底座;
2. 1/4NPT外螺纹基面螺纹直径为13.572mm,管端到基面尺寸为5.08mm,螺纹有效长为9.5mm,每吋18牙,螺距1.411mm,锥角2tgα=1:16;
3. 1/4NPT管端螺纹内径为10.997mm。
