喷雾及喷嘴系统与过程自动化技术发布日期：2025-06-16 浏览次数：10040
过程自动化技术在喷雾及喷嘴系统中承担着参数监测、精准控制及系统优化的核心作用，通过对流量、压力、温度、雾化状态等关键指标的实时调控，确保喷雾过程的稳定性与高效性。

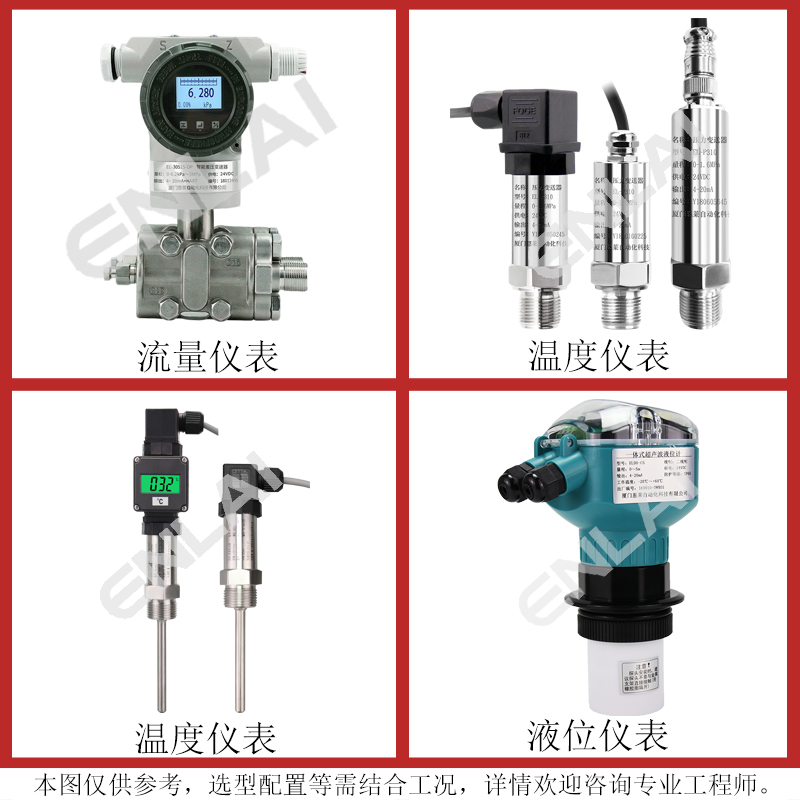

一、检测仪表：实时数据采集1、流量检测仪表
①应用场景：
喷雾干燥塔中监测料液雾化流量，确保粉末粒径均匀（如离心式喷嘴的料液供给控制）。
农业植保无人机的喷雾系统中，通过电磁流量计实时调节农药喷洒量，实现变量施药。
②仪表类型：
电磁流量计（适用于导电液体）、涡轮流量计（高精度液体流量监测）、超声波流量计（非接触式，适用于腐蚀性介质）。
2、压力检测仪表
①应用场景：

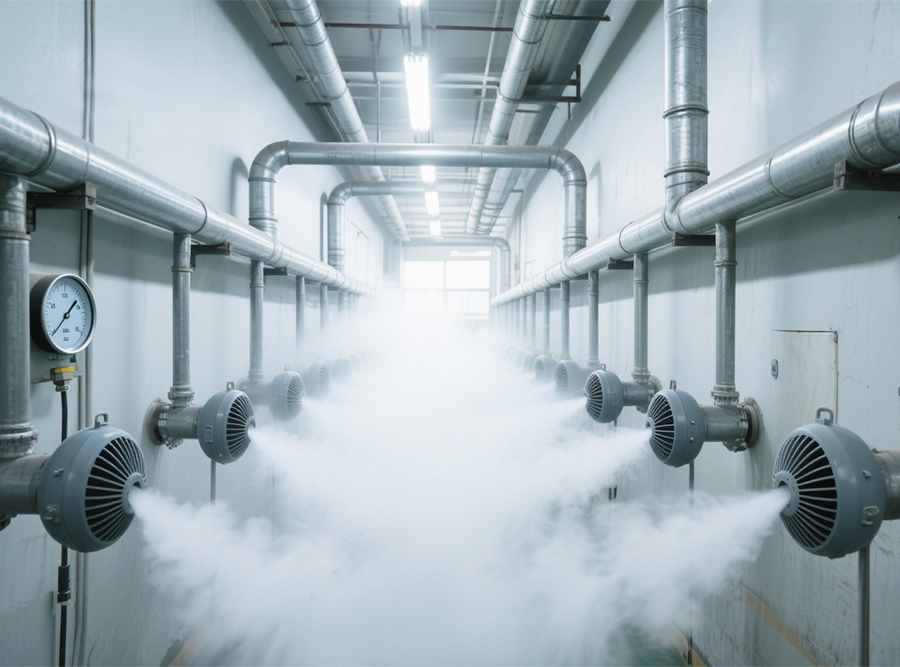

高压喷雾降尘系统中，通过压力变送器监测管路压力，避免因压力波动导致雾化粒径不均匀。
汽车喷涂线的无气喷涂喷嘴，需维持 0.3-0.8MPa 压力以保证涂层均匀性，压力开关可实时预警异常。
②仪表类型：
扩散硅压力变送器（耐腐蚀性强）、电容式压力传感器（高精度，适用于微压场景）。
3、温度检测仪表
①应用场景：
喷雾干燥工艺中，热电偶监测热风温度，确保雾化液滴快速干燥且不发生成分变性（如奶粉生产中进风温度控制在 180-220℃）。
燃料电池加湿器的喷雾系统，通过热电阻控制水温，保证水汽化效率。
②仪表类型：
K 型热电偶（高温场景）、PT100 热电阻（中低温高精度测量）。
4、液位检测仪表
①应用场景：
喷雾系统储液罐的液位监测，通过液位计联动补液泵，避免因缺液导致喷嘴空转损坏（如电厂脱硫塔的吸收液储罐）。
②仪表类型：
超声波液位计（非接触式，抗粉尘）、磁翻板液位计（现场直观读数）。
5、雾化状态分析仪表
应用场景：
科研实验中，通过激光粒度仪测量雾滴粒径分布，优化喷嘴设计（如医用雾化器要求雾滴粒径 1-5μm 以确保肺部沉积）。
工业喷涂线使用相位多普勒粒子分析仪（PDPA）实时监测雾化颗粒速度与粒径，调整喷涂参数。
二、控制仪表：闭环调节与系统联动
1、流量控制器①工作原理：
基于流量传感器反馈信号，通过 PID 控制器调节阀门开度，实现恒流量喷雾（如污水处理厂的除臭剂喷雾系统）。
②典型应用：
食品喷雾干燥机中，质量流量控制器精确控制进料量，保证粉末产量稳定。
2、压力控制器
①工作原理：
当高压喷雾系统压力超过设定值时，压力控制器联动泄压阀动作，防止管路爆裂（如矿山除尘系统的高压泵出口控制）。
②集成方案：
智能型压力控制器可通过 HART 协议与 DCS 系统通信，实现远程参数设定。
3、温度控制器
①应用场景：
温室大棚的喷雾加湿系统中，温度控制器根据环境温度自动启停喷雾，避免低温时作物受冻（如设定温度＞25℃时启动喷雾降温）。
②控制方式：
固态继电器（SSR）配合温控表，实现加热与喷雾的联动控制。
4、PLC/DCS 系统集成
①系统架构：
底层：各类传感器采集数据 → 中层：PLC进行逻辑运算 → 上层：SCADA 系统实现人机交互（HMI）。
②典型案例：
化工行业的喷雾造粒生产线，通过 DCS 系统统一调控进料流量、热风温度、喷嘴压力，确保颗粒粒径分布达标。
三、执行机构：精准动作执行
1、阀门执行器
①应用场景：
电动调节阀：在喷雾冷却系统中，根据温度信号调节阀门开度，控制冷却水流量（如轧钢车间的钢板喷雾冷却）。
气动隔膜阀：食品行业喷雾系统中，通过气压信号快速启闭，防止料液污染（如无菌灌装线的消毒液喷雾阀）。
②控制方式：
4-20mA 电流信号驱动，响应时间＜0.5s，适用于高频动作场景。
2、喷嘴调节机构
应用场景：可调式雾化喷嘴通过伺服电机驱动，实时改变喷嘴孔径或旋流角度，适应不同工况（如垃圾焚烧厂的烟气降温喷雾，需根据烟气温度调节雾滴粒径）。
四、典型行业应用案例
1、环保脱硫脱硝系统①仪表配置：
压力变送器（监测脱硫塔喷雾层压力，维持 100-150kPa）；
②pH 计（检测吸收液酸碱度，联动调节石灰浆液喷雾量，控制 pH 值在 5.5-6.5）；
③流量计（监测工艺水流量，确保雾滴蒸发完全）。
④自动化价值：脱硫效率提升至 95% 以上，石灰用量降低 15%，避免因人工调节滞后导致的超标排放。
2、半导体晶圆清洗
①仪表需求：
高精度微量流量计（量程 0.1-10L/min）监测去离子水喷雾量，避免晶圆表面水渍残留；
压力传感器（精度 ±0.1% FS）控制喷雾压力在 0.2MPa 以下，防止晶圆损伤。
②控制方案：
采用 PLC + 触摸屏（HMI）实现喷雾参数的配方化管理，不同工艺步骤自动切换喷雾模式。
3、新能源电池极片涂层
仪表应用：
激光测厚仪实时监测涂层厚度，反馈至流量控制器调整浆料喷雾量，控制精度 ±2μm；
温湿度传感器联动喷雾系统，维持涂布车间湿度在 40±5% RH，防止极片开裂。
五、技术趋势与创新方向
1、智能化仪表升级
特点：
集成 AI 算法的智能仪表可自动诊断故障，预测维护周期；
支持 OPC UA 协议，实现与云端平台的数据交互，适用于喷雾系统的远程运维。
2、数字孪生技术应用
价值：通过构建喷雾系统的数字孪生模型，结合仪表实时数据，模拟不同工况下的雾化效果，优化控制参数（如电厂冷却塔喷雾效率提升 10%）。
3、低功耗无线仪表

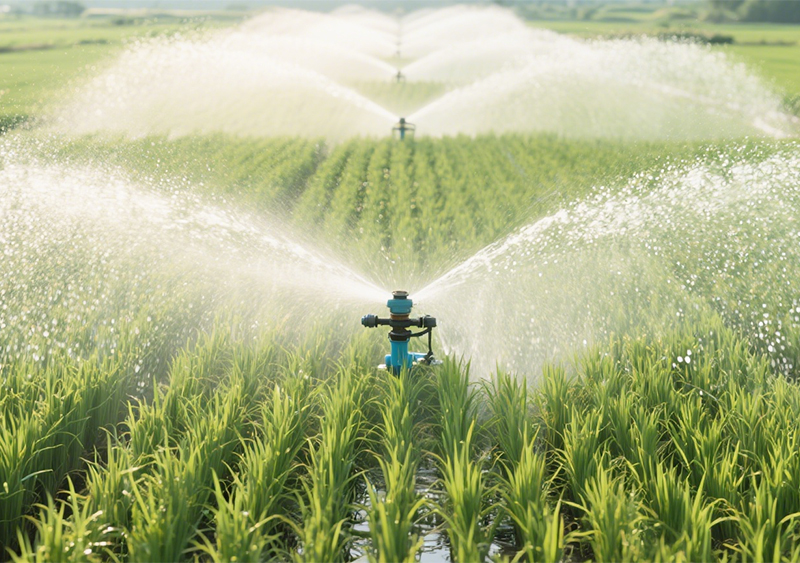

场景：农业大田喷雾灌溉中，采用 无线压力传感器，解决传统有线仪表布线困难问题，电池寿命可达 3 年以上。
过程自动化仪表通过 “感知 - 控制 - 执行” 的闭环体系，将喷雾及喷嘴系统从 “人工经验操作” 升级为 “精准数字控制”，尤其在提升工艺稳定性（如雾化均匀性误差＜5%）、降低能耗（高压喷雾系统节能 20%）及满足环保合规性方面发挥关键作用。未来随着工业互联网与边缘计算技术的融合，喷雾系统的自动化仪表将向 “自诊断、自优化” 方向深度发展。
