导热油温度自动控制系统与变压器的生产工艺发布日期：2025-07-01 浏览次数：9788
在导热油加热过程中，自动化仪表的应用主要涉及温度监测、流量控制和热量计量等关键环节，

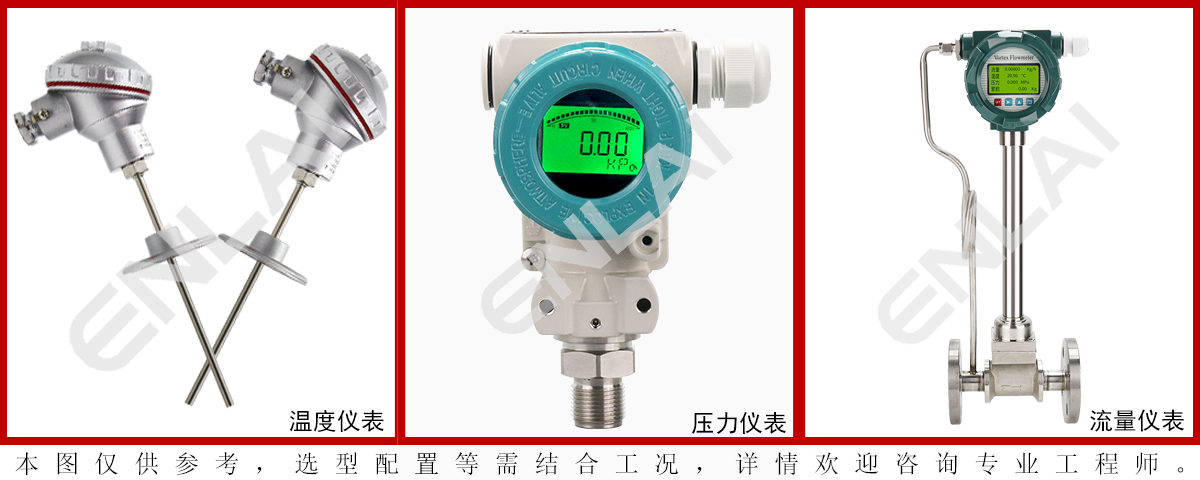

一、温度传感器和压力传感器①铂电阻温度传感器用于高精度测温，通过变送器将信号传输至控制系统，实现油温动态调节。
②压力传感器通过蒸汽压力变化驱动指针，直接显示油温，常用于现场监测。
二、热量计量仪表
①导热油热量表通过流量传感器和温差传感器计算释放的热量值，支持K系数法自动计算并输出结果。
②热能表集成入口/出口温度检测模块，结合流量数据实时核算系统热效率。

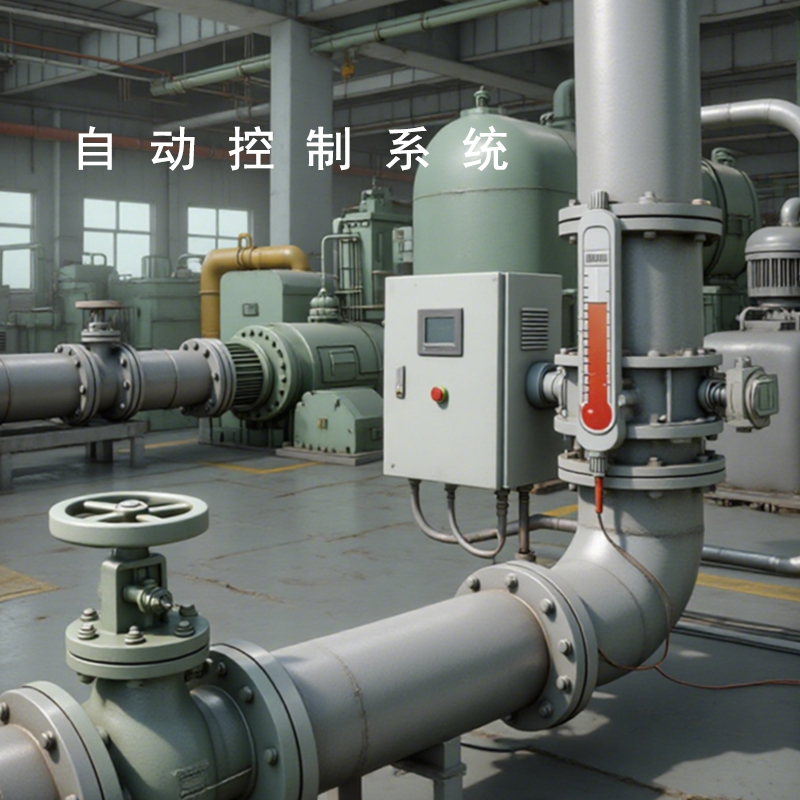

三、自动化控制逻辑
1、信号处理流程
①传感器采集的温度、流量等参数转换为4-20mA电流信号，传输至显示器及PLC控制系统。
②异常数据触发报警（如高温预警或流量异常），提示检修人员干预
2、闭环调节系统。
①根据油温阈值自动启停冷却器或循环泵（如K2接点控制冷却器启动）。
②通过调节导热油循环速率维持工艺温度稳定性。
三、典型应用场景
1、工业加热系统
①化工厂采用导热油热量表监测锅炉热输出，优化燃烧效率并减少污染物排放。
②纺织染色设备通过闭合循环油路实现热能高效利用，仪表系统确保加热平稳性。
③安全监控
自动化仪表实时监测闪点、酸值等参数，预防油质劣化引发的安全隐患。

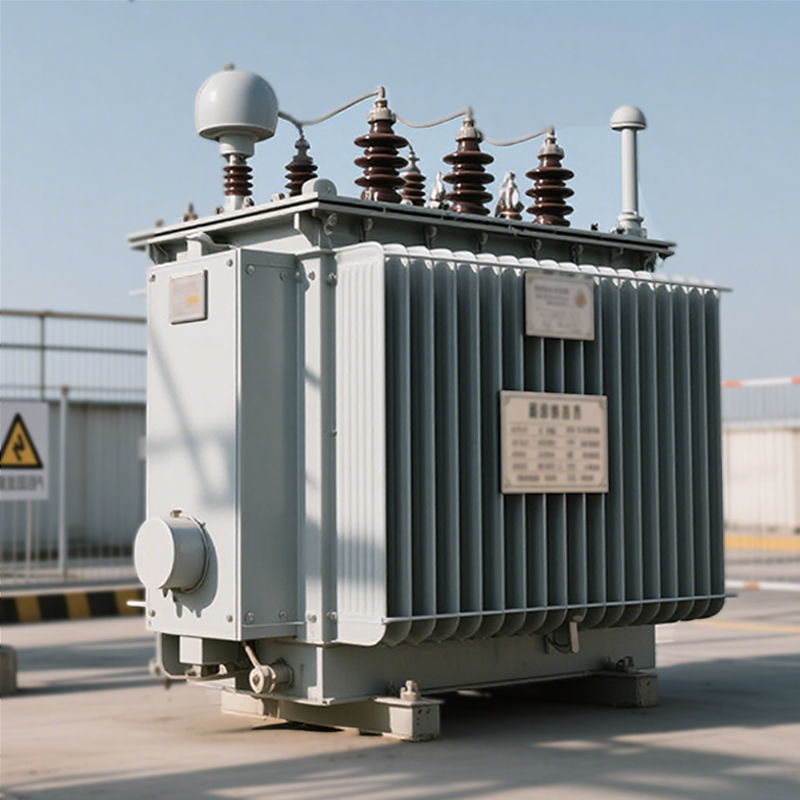

四、变压器生产企业在生产过程中使用导热油加热，主要由其工艺特性、导热油的性能优势及安全生产需求决定。
1、变压器生产工艺的特殊要求
①高精度温度控制需求变压器生产中的多个环节（如绝缘油提纯、绕组干燥、环氧树脂固化等）对温度稳定性要求极高。例如：绝缘油蒸馏时，需在特定温度区间（如 200~250℃）保持恒温，以确保油品黏度、闪点等指标达标，导热油系统可通过 PID 控制器将温度波动控制在 ±1℃内。
绕组真空干燥过程中，温度需从 80℃逐步升至 150℃并恒温，导热油循环加热可精准实现分段控温，避免局部过热导致绝缘层老化。
②均匀加热的必要性
变压器核心部件（如铁芯、绕组）若受热不均，可能导致材料性能下降。
导热油通过循环系统（如设备盘管）均匀传递热量，例如在干燥炉中，导热油环绕炉腔流动，使绕组各部位温差不超过 5℃，确保干燥效果一致。
③高温工艺的适配性
部分工序（如高黏度绝缘材料熔融、环氧树脂固化）需在 150~300℃高温下进行。
传统蒸汽加热在高温下压力过高（如 200℃时蒸汽压力超 1.5MPa），存在安全隐患；而导热油在常压下即可达到该温度区间（如合成型导热油沸点超 300℃），且热稳定性强，满足高温需求。
2、导热油的性能优势①高效的热传导能力
导热油导热系数虽略低于水（如矿物油在 200℃时约 0.13~0.15W/(m・K)），但在高温下性能稳定，且比热容适中（2.0~2.5kJ/(kg・K)），既能携带足够热量，又能避免热胀冷缩应力过大。
例如，某变压器厂的导热油加热系统可在 30 分钟内将干燥炉从室温升至 120℃，热响应速度快。
②宽温域稳定工作特性
导热油使用温度范围宽：低温时不易凝固（合成油倾点可达 - 40℃以下），高温时不易汽化，可在 - 30~350℃内稳定运行。这使企业无需因季节变化更换加热介质，保障全年连续生产（如北方冬季无需担心管道冻裂）。
③化学稳定性与长寿命
优质导热油抗氧化性强，长期高温使用不易变质结焦。例如，精制矿物油正常使用时酸值年增长≤0.1mgKOH/g，更换周期可达 2~3 年，减少设备内部积碳风险，降低维护频率。
3、安全生产与节能优势
①常压运行降低安全风险导热油系统通常在常压或低压（≤0.5MPa）下运行，相比高压蒸汽系统，减少了管道泄漏、爆炸等隐患。尤其在变压器车间，若存在油蒸气等可燃气体，低压系统更符合防爆标准（如 ATEX 认证要求）。
②高热能利用率与节能效果
导热油系统热效率超 90%（蒸汽系统约 60%~70%），因循环中无冷凝水损失，散热损耗小。某企业数据显示，改用导热油加热后，年能耗降低 30%，相当于年节省标煤约 500 吨。
③低维护成本
导热油不含水分，无结垢问题，设备管道无需定期除垢（蒸汽系统需频繁进行水处理），维护成本可降低 40% 以上。例如，蒸汽锅炉每年需投入数万元进行水质处理，而导热油系统仅需定期检测酸值和更换滤芯。
4、系统灵活性与环保特性
①灵活适配多工序需求
导热油系统可通过调节流量和温度，满足不同工艺的分段加热需求。如绕组烘干时，可先以低温（80℃）预热，再逐步升温至 150℃真空干燥，通过 PLC 控制系统自动切换加热模式。
②环保性符合行业标准
导热油加热无废气排放（仅微量油气挥发，可通过冷凝回收），相比燃煤加热设备，碳排放降低约 80%，符合当前环保政策对工业生产的要求（如 VOCs 排放限制）。
变压器生产企业选用导热油加热，是基于其工艺对温度精度、均匀性和高温环境的严格要求，以及导热油在热效率、安全性、节能性上的综合优势。既能保障产品质量（如绝缘性能、材料稳定性），又能通过降低能耗和维护成本提升生产效益，是变压器制造过程中的核心加热方式。
